Probe1

Etagenschiebetisch
mit Kiefel Generator
55KW

Diese Etagenschiebetischanlage wurde 2010 erneuert
und von uns kürzlich aus einer Insolvenzmasse zurückgekauft.
Eingesetzt wurde Sie seinerzeit zum Verschweissen von
Trittschutzmatten im Mehrfachnutzen.
Selbstverständlich ist sie auch für andere Produkte geeignet.

Die Anlage war bis zum Rückkauf voll funktionsfähig.
Eine Generalüberholung wird natürlich auf Wunsch durchgeführt.

Beschreibung:
Brückenpresse Kiefel KHH 20.000,
hydraulischer Pressendruck einstellbar bis 20.000 kg,
wahlweise Umschaltung auf 2-Stufen-Druck,
einstellbare Tiefenbegrenzung,
Pressendurchlass min. 100 mm,
Elektrodenhalterung (Oberplatte) 1000 x 1600 mm,
gleichmäßiger Pressendruck über gesamten Tischbereich
Einspeisung der Hochfrequenz 2-fach

Automatik-Etagenschiebetisch-Anlage
Tablettgröße 1000 x 1600 mm,
effektive Schweißfläche 900 x 1500 mm,
einstellbare Einfahrgeschwindigkeit der Etagentische,
geregeltes Beschleunigungs- und Bremsverhalten,
Einlegehöhe max. 1100 mm,
hydraulisch angetriebene Tablettaushebelvorrichtung

Steuerung der gesamten Anlage über SPS Siemens
in Ausführung Standbedienpult,
am Einlegeplatz des Etagentisches 2 Stück Steuerpulte
mit 2-Hand-Auslösung und Not-Aus-Schalter,
automatische Anpassungsregelung für Position, Anstieg
und Leistung, d.h. die vorgegebenen Schweißwerte werden
automatisch nachgeregelt (Soll-/Istvergleich)

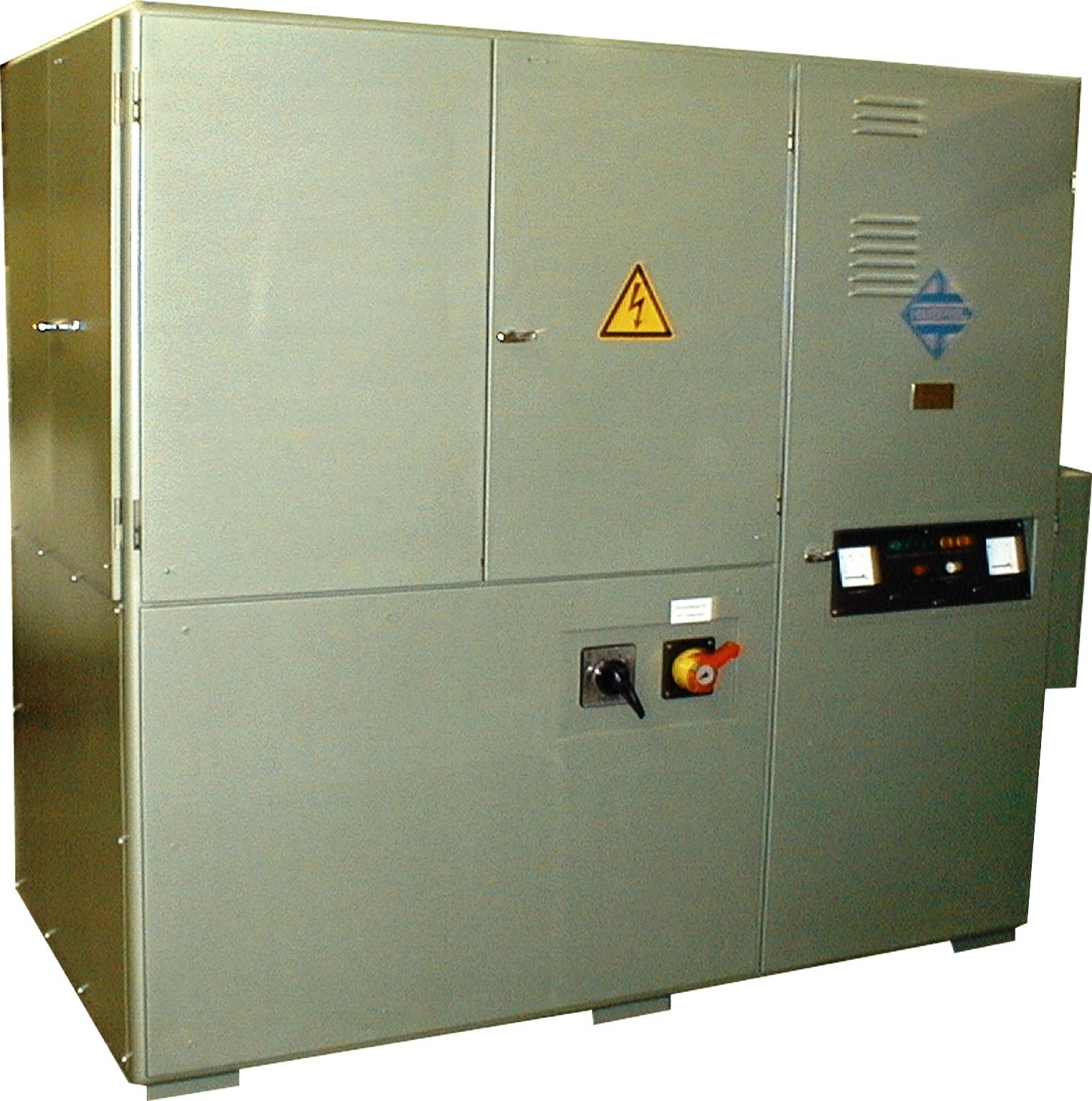

Generator Kiefel G 50.000 SL,
54 KW HF-Leistung mit Elektrodenschutz-
schnellabschaltung ESA 23.
Oberwellenfiltereinrichtung und Anpassgerät
Stromaufnahme bei Volllast ca. 180A
